임의 펄스 발생기
Pendulum Instruments
고전압 8 채널 임의 펄스 발생기
https://pendulum-instruments.com

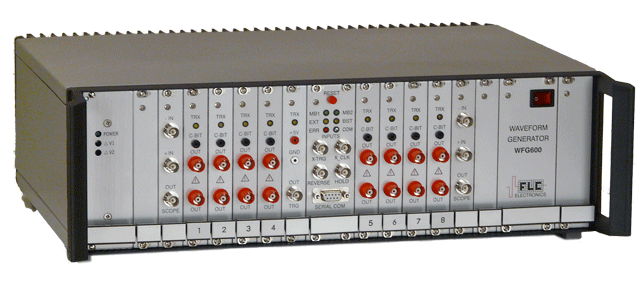

- WFG600
- 일반적인 설명
다중 채널, 고전압, 컴퓨터 제어 파형 발생기 WFG600은 주로 액정 장치를 다루는 실험을 위해 설계된 뛰어난 장비이며 가변 폭과 진폭을 가진 동기화 된 펄스 열이 필요한 모든 응용 분야에 가장 적합합니다.
WFG600은 8 채널 버전, 2 채널 버전 (또는 그 사이의 모든 버전) 으로 주문할 수 있으며, F10A 증폭기에 표준으로 해당하는 ± 100V 출력 이 있습니다. 또는 8 채널 버전은 ± 200V 출력 으로 생산할 수 있습니다 . 각 채널이 A800 앰프에 해당 하는 4 채널 ± 400V 모드 l 을 주문할 수도 있습니다 (8 개 채널이라도 더 큰 인클로저에 있음). 요청시 다른 구성을 준비 할 수 있습니다.
WFG600 파형 발생기는 임의로 배치 된 트리거 펄스를 제공하며 자체적으로 외부에서 트리거 될 수 있습니다. 하나의 연속 모드와 두 개의 버스트 모드에서 작동 할 수 있습니다. 합산 모듈은 선택한 두 파형의 저전압 중첩을 생성합니다. 고유 한 이중 메모리 개념으로 인해 작동 중에 파형을 수정할 수 있습니다. 각 출력 채널에는 매우 빠른 고전압 증폭기가 포함되어 있습니다.
WFG600 파형 발생기는 PC-Windows® 컴퓨터 (NT, 2000, XP, Vista, 7, 10) 또는 OS9를 실행하는 Macintosh®에 의해 제어됩니다. 통신에는 표준 직렬 인터페이스가 사용됩니다. 파형은 화면에서 그래픽으로 편집됩니다. 두 개의 파형과 그 중첩이 동시에 표시되고 나머지는 팝업 메뉴를 통해 액세스 할 수 있습니다. 반복되는 수동 조정을 피하기 위해 파형의 펄스 간 및 시간 단계 간의 기능적 관계를 프로그래밍 할 수 있습니다. 파형을 그룹으로 결합하여 동기 진폭 조정을 허용 할 수 있습니다. 파형 데이터는 스프레드 시트 프로그램으로도 교환 할 수 있습니다. WFG600 Waveform Generator는 Windows 및 Macintosh 환경 용 소프트웨어와 LabVIEW® 용 VI 라이브러리와 함께 제공됩니다. 평가를 위해 소프트웨어를 무료로 다운로드 할 수 있습니다.
- WFG600 파형 발생기와 일반적인 임의 파형 발생기의 차이점
AWG (임의 파형 발생기)에는 일반적으로 출력 채널이 하나만 있습니다. WFG600 파형 발생기는 다중 채널 장치입니다.
AWG의 출력 신호는 저전압 신호이며 증폭기가 가장 자주 필요합니다. WFG600 파형 발생기에는 각 채널에 매우 빠른 고전압 증폭기가 내장되어 있습니다. 출력 진폭은 부하와 무관합니다 (전류 제한 내).
모든 AWG는 동일한 간격의 여러 지점에서 파형을 구성합니다. 이러한 접근 방식은 "심박동 시뮬레이션"과 같은 아날로그 신호 생성에 적합합니다. WFG600 파형 발생기는 펄스 트레인을 생성하도록 설계되었으며 각 펄스에는 자체 폭이 있습니다. 따라서 파형을 더 빠르고 간단하게 만들고 변경할 수 있으며 메모리 공간이 더 적게 필요합니다.
AWG에서 변경 사항은 생성되는 파형에 직접 적용되어 일부 과도 상태가 발생합니다. 이를 방지하기 위해 WFG600 파형 발생기는 두 개의 동등한 메모리 세트를 통합합니다. 언제든지 그중 하나는 파형 생성에만 사용되며 편집 절차의 영향을받지 않습니다. 대신 변경 사항은 다른 메모리 세트로 전달됩니다. 새 파형이 준비되고 이전 파형이 끝날 때 메모리 세트가 교환됩니다. 이러한 메모리 스와핑은 지연을 일으키지 않으며 모든 채널에서 동시에 수행됩니다.
AWG에 사용할 수있는 소프트웨어는 펄스 트레인을 만들 때 사용하기 매우 까다 롭습니다. WFG600 Waveform Generator의 하드웨어와 소프트웨어는 동시에 개발되었으며이를 위해 최적화되었습니다. 예를 들어 펄스 간의 논리적 관계를 정의 할 수 있으며 한 번의 마우스 클릭으로 복잡한 변경을 수행 할 수 있습니다.
- 일반 사양
| Operating modes | Continuous |
| Continuous with frame counting | |
| Burst one frame | |
| Burst one frame with waveform inversion | |
| Burst N frames | |
| Burst N frames and roll waveforms | |
| Script – programmable multiple burst with waveform rolling | |
| Script – programmable multiple burst with reloading waveforms | |
| Multiplexing an electrode matrix | |
| Outputs | Two BNC contacts for the high-voltage output on each channel |
| Pulse-related control bit (TTL level) individually on each channel | |
| Oscilloscope trigger pulse (TTL level, multiple trigger points possible) | |
| “Generator running” signal (TTL level) | |
| Low-voltage superposition of two chosen waveforms (for monitoring on oscilloscope) | |
Inputs | External clock |
| External trigger | |
| Run/Hold control | |
| Forward/Reverse control | |
| Computer control | serial (RS232) |
- Timing
| Time-base clocks | 20 MHz (crystal controlled, 1 time unit = 50 ns) |
| 1 MHz (crystal controlled, 1 time unit = 1 µs) | |
| 1 kHz (software controlled, adjustable in multiples of 1 ms) | |
| external clock (TTL, square wave) | |
| Minimum pulse width | 3 time units |
| Pulse width resolution | 3÷32767 clock units wide (15 bit resolution). The width of each pulse can be set individually. |
| Maximum number of pulses | 12288 |
- 진폭
| Maximum | ± 100V, 185mA (다른 구성도 가능) |
| Output impedance | < 0.1 ohm |
| Load | 저항성 || 용량성 |
| Slew rate | 400 V/µs |
| Resolution | 12 bits (or 50 mV at the high voltage output) |
| Accuracy | ±1LSB or <2% of setting, limited by settling time. Settled amplitude is independent of the load within the current limits |
| Note | 각 출력 채널은 F10A 고전압 증폭기에 해당합니다. 전체 사양 및 대역폭 그래프는 F10A 페이지를 참조하십시오. 또는 다른 버전에 대한 A400 또는 A800 증폭기 특성. |
- 작동 조건
| 주변 온도 | 0 ° C ~ 40 ° C (작동), 0 ° C ~ 60 ° C (보관) |
| 상대 습도 | 최대 90 % (작동), 30 % ~ 50 % (보관) |
| 준비 시간 | 필요 없음 |
| 전력 요구 사항 | 100 / 110V 또는 220 / 230V, 50 ÷ 60Hz |
| 원산지 | 스웨덴 |
