Pendulum Instruments

Variable Gain High Speed Linear Amp

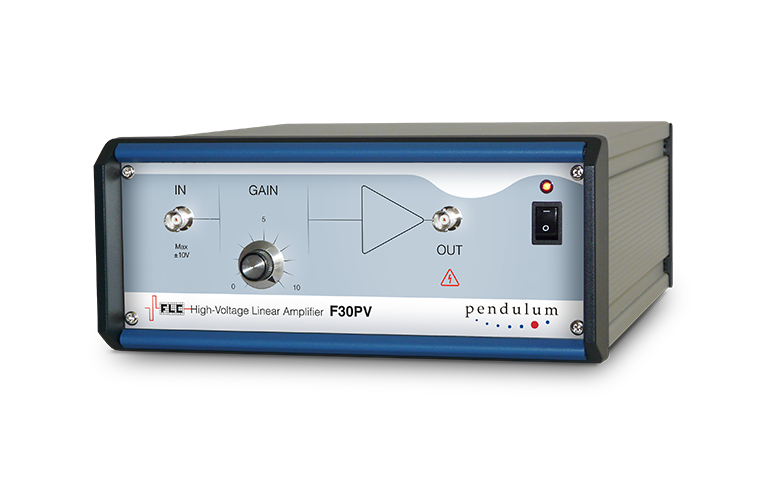

- F30PV

가변 이득 고속 선형 증폭기 F30PV는 가변 증폭이 0-10 배이고 양극 전압 출력이 ± 35V 인 매우 빠른 범용 선형 증폭기입니다. 증폭기에는 입력에 감쇠기가 있습니다. 노브 위치 "10"에서 증폭은 10x와 같습니다. 표준 값은 500ohm이지만 요청시 50ohm, 1kohm 등과 같은 다른 값을 적용 할 수 있습니다. 진폭이 ± 3.5V 이내 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다. 함수 발생기의 일반적인 출력 전압 범위는 증폭기에 해를 끼치 지 않지만 입력 보호 네트워크는 신호 진폭을 ± 3.5V (감쇠기 후)로 제한하고 클리핑을 유발할 수 있습니다. 가변 이득 고속 선형 증폭기 F30PV에는 15mA 정격의 마이크로 퓨즈가 장착되어 있습니다.

- F70PV

Unipolar Variable Gain High Speed ​​Linear Amplifier F70PV는 가변 증폭이 0 ~ 10 배이고 전압 출력이 + 70V 인 매우 빠른 단극 선형 증폭기입니다. 증폭기에는 입력에 감쇠기가 있습니다. 노브 위치 "10"에서 증폭은 10x와 같습니다. 표준 값은 500ohm이지만 요청시 50ohm, 1kohm 등과 같은 다른 값을 적용 할 수 있습니다. 진폭이 0 ~ + 7V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다. 함수 발생기의 일반적인 출력 전압 범위는 증폭기에 해를 끼치 지 않지만 입력 보호 네트워크는 신호 진폭을 + 7V (감쇠기 이후)로 제한하고 클리핑을 유발할 수 있습니다. 유니 폴라 가변 이득 고속 선형 증폭기 F70PV에는 15mA 정격 마이크로 퓨즈가 장착되어 있습니다.
