단일 채널 고전압 선형 증폭
Pendulum Instruments
Single Channel HV Linear Amplifier

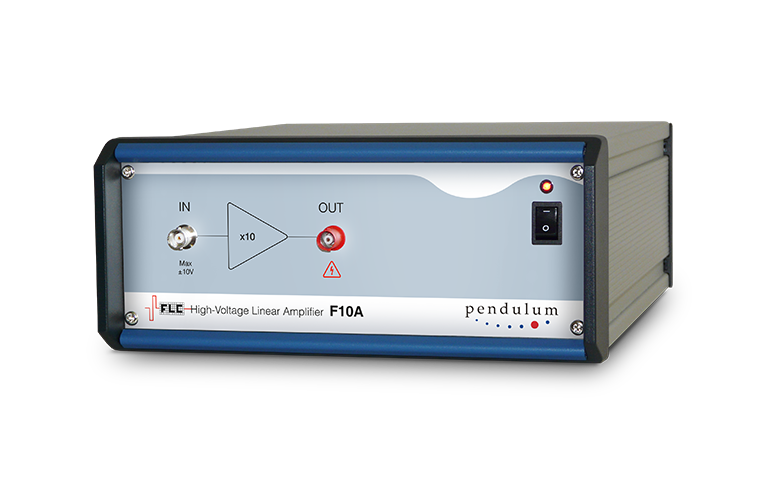

- F10A
고전압 선형 증폭기 F10A는 10 배의 고정 증폭을 가지며 ± 100V의 양극 고전압 출력이 가능합니다. 진폭이 최대 ± 10V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다.
입력 진폭은 일반적으로 ± 10V 이내로 유지해야합니다. F10A 고전압 선형 증폭기에는 15mA 정격 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 300 %를 초과하면 차단됩니다.
| Model | Output Voltage | Output Current | Bandwidth | Gain |
| F10A | -100 to +100V | 185mA | 1MHz | x10, fixed |
| F20A | -150 to +150V | 150mA | 500kHz | x20, fixed |
| A400 | -200 to +200V | 150mA | 500kHz | x20, fixed |
| A600 | -300 to +300V | 75mA | 350kHz | x100, fixed |
| A800 | -400 to +400V | 60mA | 300kHz | x100, fixed |
| P100 | '-50 to +50V | 2A | 100kHz | x10, fixed |
| P150 | '-0 to +150V | 1A | 100kHz | x20, fixed |
| P200 | -100 to +100V | 1A | 80kHz | x10, fixed |
| F30PV | -35 to +35V | 2A | 5MHz | x10, variable |
| F70PV | 0 to +70V | 2A | 5MHz | x10, variable |
- F20A
고전압 선형 증폭기 F20A는 고정 증폭이 20 배이고 양극성 고전압 출력이 ± 150V입니다. 진폭이 최대 ± 10V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다. 입력 진폭은 일반적으로 ± 7.5V 이내로 유지되어야합니다. 이것은 입력 보호 네트워크가 신호 진폭을 제한하고 클리핑을 유발하기 때문에 가장 중요합니다. F20A 고전압 선형 증폭기에는 15mA 정격의 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 300 %를 초과하면 차단됩니다.
최대 용량 성 부하는 공장에서 400V / µs로 설정되어 400pF의 부하 제한을 생성합니다. 연속 출력 전류 제한은 185mA이고 출력 전력 제한은 약 30W입니다.
- A400
고전압 선형 증폭기 A400은 고정 증폭이 20 배이고 양극성 고전압 출력이 ± 200입니다. 진폭이 최대 ± 10V 인 다른 신호 소스를 입력 장치로 사용할 수 있습니다. 입력 진폭은 일반적으로 ± 7.5V 이내로 유지되어야합니다. A400 고전압 선형 증폭기에는 15mA 정격 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 300 %를 초과하면 끊어집니다.
- A600
고전압 선형 증폭기 A600은 100 배의 고정 증폭을 가지며 ± 300V의 양극 고전압 출력이 가능합니다. 진폭이 최대 ± 3V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다. 입력 진폭은 일반적으로 ± 3V 이내로 유지되어야합니다. A600 고전압 선형 증폭기에는 15mA 정격 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 500 %를 초과하면 차단됩니다.
최대 용량 성 부하는 공장에서 300V / µs로 설정되어 300pF의 부하 제한을 생성합니다. 연속 출력 전류 제한은 75mA이고 출력 전력 제한은 약 30W입니다.
- A800
고전압 선형 증폭기 A800은 100 배의 고정 증폭을 가지며 ± 400V의 양극성 고전압 출력이 가능합니다. 진폭이 최대 ± 4V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다. 입력 진폭은 일반적으로 ± 4V 이내로 유지되어야합니다. A800 고전압 선형 증폭기에는 15mA 정격의 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 500 %를 초과하면 차단됩니다.
증폭기의 최대 속도 (slew rate)는 부하에 따라 다릅니다. 증폭기가 출력 전류 제한 내에서 작동하는 경우 속도 인 슬 루율은 500V / us입니다. 이것은 이제 A800 시리즈 앰프의 표준 설정입니다.
연속 출력 전류 제한은 60mA이고 출력 전력 제한은 약 30W입니다. 부하에 60mA 이상의 전류가 필요한 경우 증폭기는 전류 제한을 유지하기 위해 그에 따라 전압을 감소시킵니다.
- P100
고전압 고전류 선형 증폭기 P100은 10 배의 고정 증폭을 가지며 ± 50V의 양극 고전압 출력이 가능합니다. 진폭이 최대 ± 10V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다. 입력 진폭은 일반적으로 ± 10V 이내로 유지되어야합니다. 고전압 고전류 선형 증폭기 P100에는 정격 15mA의 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 300 %를 초과하면 차단됩니다.
최대 용량 성 부하는 공장에서 30V / µs로 설정되어 부하 제한이 200nF입니다. 연속 출력 전류 제한은 2A이고 출력 전력 제한은 약 128W입니다.
- P200
고전압 고전류 선형 증폭기 P200은 10 배의 고정 증폭을 가지며 ± 100V의 양극 고전압 출력이 가능합니다. 진폭이 최대 ± 10V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다. 입력 진폭은 일반적으로 ± 10V 이내로 유지되어야합니다. 고전압 고전류 선형 증폭기 P200에는 정격 15mA의 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 300 %를 초과하면 차단됩니다.
최대 용량 성 부하는 공장에서 30V / µs로 설정되어 부하 제한이 100nF입니다. 연속 출력 전류 제한은 1A이고 출력 전력 제한은 약 128W입니다.
