Dual-Channel High Voltage Linear Amp

Dual Channel HV Linear Amplifier

- F10AD

이중 채널 고전압 선형 증폭기 F10AD에는 공통 접지 기준 및 전원 공급 장치를 공유하는 두 개의 독립적 인 F10A 증폭기가 포함되어 있습니다. 이 장치는 10 배의 고정 증폭을 가지며 ± 100V의 양극성 고전압 출력이 가능합니다.

진폭이 최대 ± 10V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다. 입력 진폭은 일반적으로 ± 10V 이내로 유지해야합니다. F10A 고전압 선형 증폭기에는 15mA 정격 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 300 %를 초과하면 차단됩니다.

- F20AD

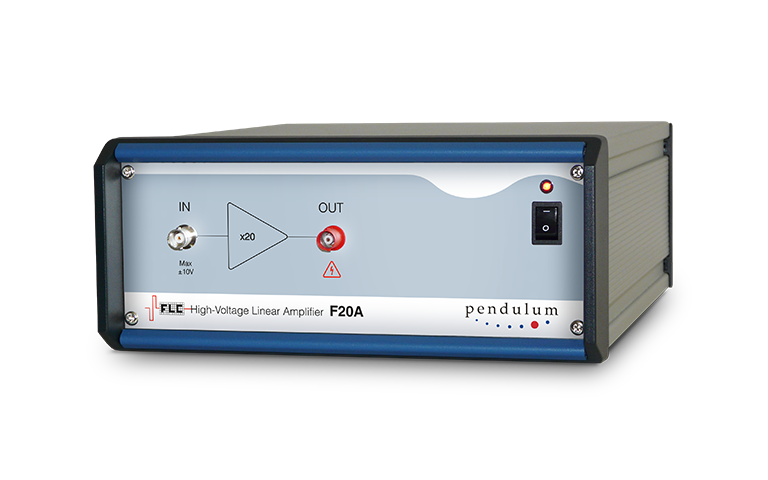

고전압 선형 증폭기 F20AD에는 공통 접지 기준 및 전원 공급 장치를 공유하는 두 개의 독립적 인 F20A 증폭기가 포함되어 있습니다. 이 장치는 20 배의 고정 증폭과 ± 150V의 양극성 고전압 출력이 가능합니다. 진폭이 최대 ± 10V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다.

입력 진폭은 일반적으로 ± 7.5V 이내로 유지되어야합니다. 이것은 입력 보호 네트워크가 신호 진폭을 제한하고 클리핑을 유발하기 때문에 가장 중요합니다. F20A 고전압 선형 증폭기에는 15mA 정격의 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 300 %를 초과하면 차단됩니다.

- A400D

듀얼 채널 고전압 선형 증폭기 A400D에는 공통 접지 기준 및 전원 공급 장치를 공유하는 두 개의 독립적 인 A400 증폭기가 포함되어 있습니다. 이 장치는 20 배의 고정 증폭과 ± 200의 양극성 고전압 출력이 가능합니다. 진폭이 최대 ± 10V 인 다른 신호 소스를 입력 장치로 사용할 수 있습니다. 입력 진폭은 일반적으로 ± 7.5V 이내로 유지되어야합니다. A400 고전압 선형 증폭기에는 15mA 정격 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 300 %를 초과하면 끊어집니다.

- A400DI

듀얼 채널 고전압 선형 증폭기 A400DI에는 공통 접지 기준 및 전원 공급 장치를 공유하는 두 개의 독립적 인 A400 증폭기가 포함되어 있습니다. 또한 채널 1의 입력에 적용된 신호를 반전시키는 저전압 위상 인버터가 특징입니다. 그런 다음 결과 신호를 짧은 BNC 케이블 (제공됨)을 통해 채널 2의 입력에 연결할 수 있습니다. 결과적으로 두 출력은 역상으로 작동합니다. 출력 사이에 부하를 연결하면 진폭 범위가 효과적으로 두 배가됩니다. 부하는 접지에 연결할 수 없습니다. 또한 부하에 대한 신호를 보려면 두 개의 오실로스코프 프로브를 사용하고 수학 기능을 사용해야합니다.

- A600D

이중 채널 고전압 선형 증폭기 A600D에는 공통 접지 기준 및 전원 공급 장치를 공유하는 두 개의 독립적 인 A600 증폭기가 포함되어 있습니다. 이 장치는 100 배의 고정 증폭을 가지며 ± 300V의 양극성 고전압 출력이 가능합니다. 진폭이 최대 ± 3V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다.

입력 진폭은 일반적으로 ± 3V 이내로 유지되어야합니다. A600 고전압 선형 증폭기에는 15mA 정격 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 500 %를 초과하면 차단됩니다.

- A800D

듀얼 채널 고전압 선형 증폭기 A800D에는 공통 접지 기준 및 전원 공급 장치를 공유하는 두 개의 독립적 인 A800 증폭기가 포함되어 있습니다. 이 장치는 100 배의 고정 증폭을 가지며 ± 400V의 양극성 고전압 출력이 가능합니다. 진폭이 최대 ± 4V 인 모든 신호 소스를 입력 장치로 사용할 수 있습니다. 입력 진폭은 일반적으로 ± 4V 이내로 유지되어야합니다. A800 고전압 선형 증폭기에는 15mA 정격의 마이크로 퓨즈가 장착되어 있으며 입력 전압이 최대 값의 500 %를 초과하면 차단됩니다.

증폭기의 최대 속도 (슬 루율)는 부하에 따라 다릅니다. 증폭기가 출력 전류 제한 내에서 작동하는 경우 속도 인 슬 루율은 500V / us입니다. 이것은 이제 A800 시리즈 앰프의 표준 설정입니다.
연속 출력 전류 제한은 60mA이고 출력 전력 제한은 약 30W입니다. 부하에 60mA 이상의 전류가 필요한 경우 증폭기는 전류 제한을 유지하기 위해 그에 따라 전압을 감소시킵니다.

- A800DI

듀얼 채널 고전압 선형 증폭기 A800DI에는 공통 접지 기준 및 전원 공급 장치를 공유하는 두 개의 독립적 인 A800 증폭기가 포함되어 있습니다. 또한 채널 1의 입력에 적용된 신호를 반전시키는 저전압 위상 인버터가 특징입니다. 그런 다음 결과 신호를 짧은 BNC 케이블 (제공됨)을 통해 채널 2의 입력에 연결할 수 있습니다.

결과적으로 두 출력은 역상으로 작동합니다. 출력 사이에 부하를 연결하면 진폭 범위가 효과적으로 두 배가됩니다. 부하는 접지에 연결할 수 없습니다. 또한 부하에 대한 신호를 보려면 두 개의 오실로스코프 프로브를 사용하고 수학 기능을 사용해야합니다.
